Описание

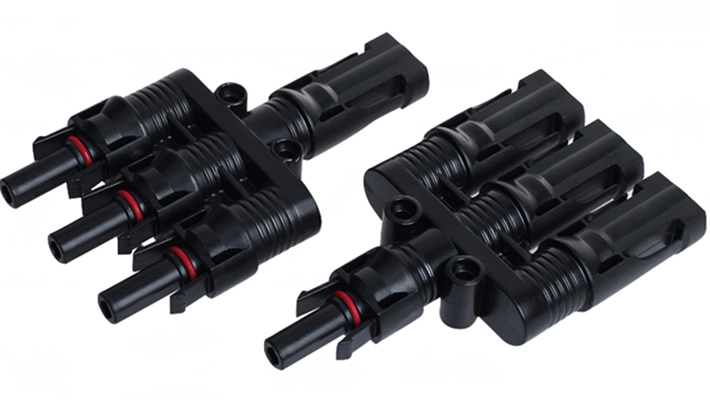

Коннектор соединительный тройный Four-way MC4 (пара)
Коннектор соединительный тройный Four-way MC4 предназначен для быстрого и герметичного соединения солнечных батарей с кабелем (выполняет функцию обжима). Дает возможность подключать их в систему параллельно или последовательно-параллельно (каскадом). Коннектор Four-way MC4 гарантирует электробезопасность при работе с кабелем, а также при случайных воздействиях на него (напряжение системы до 600В). Устойчив к различным внешним воздействиям, таким как перепады температур, высокая влажность, озон, УФ-лучи.
В комплект Four-way MC4 входит один отрицательный коннектор (тип «мама») и один положительный (тип «папа»).
Технические характеристики: | |
|---|---|
| Категория | Коннекторы |
| Система соединителей | O 4мм |
| Номинальное напряжение | 1000В DC (MC) / 1000V DC (MC) |
| Номинальный ток | 30A |
| Испытательное напряжение | 6кВ (50Гц, 1мин.) |
| Температура окружающей среды °C | -40°C...+90°C (MC) |
| Верхний предел температуры | 105°C (MC) |
| Степень защиты в состыкованном положении / в разъединенном положении | IP67 / IP2X |
| Избыточное напряжение / Степень загрязнения | CATIII / 2 |
| Сопротивление контакта штекерных разъемов | 0,5мОм |
| Класс защиты | II |
| Контактная система | MC Multilam |
| Материал контакта | Медь, луженый Copper, tin plated |
| Материал изоляции | PC |
| Система блокировки | Защелка / Snap-in |
| Класс горючести | UL94-V0 |
