Беспроводной трансформатор тока Deye SUN-SMART-CT01

Особенности

• Низкая задержка
• Автономная работа
• LoRa-связь
• Поддержка всех гибридных инверторов Deye
• Максимальное использование солнечной энергии
• Интеллектуальное управление нагрузкой
• Простое определение несущественных и критически важных нагрузок
• Максимальное сокращение затрат на электроэнергию
• Стратегия управления зарядкой на основе времени и SOC
• Гарантированная связь LoRa (стационарно до 200 м беспрепятственно);
• Работает автономно, даже при отсутствии интернета – связь прямо с инвертором
• Вторичный ток 50 мА, диапазон измерения 85–300 В переменного тока
• Точность измерения тока ±0,01 А
• Собственное потребление <2 Вт, предельное напряжение 4 кВ
• Связь LoRa с дальностью 200 м, резервная RS485
• Отображает напряжение, ток, мощность, энергию и другие значения
• Защита IP20, рабочая температура от –40 °C до +60 °C
• Совместим с Deye IoT

Описание

Беспроводной трансформатор тока Deye SUN-SMART-CT01

Deye SUN-SMART-CT01  – это интеллектуальный счетчик электроэнергии, предназначенный для точного мониторинга энергопотребления в системах солнечной энергетики и разумных электросетей (Smart Grid). Устройство разработано для установки в распределительных щитах и ​​подходит как для однофазных, так и для трехфазных систем, обеспечивая гибкость применения в жилых и коммерческих объектах. Счетчик способен измерять мощность с точностью ±1 Вт. LCD дисплей отображает напряжение, ток, активную и реактивную мощность, частоту, коэффициент мощности и энергию.

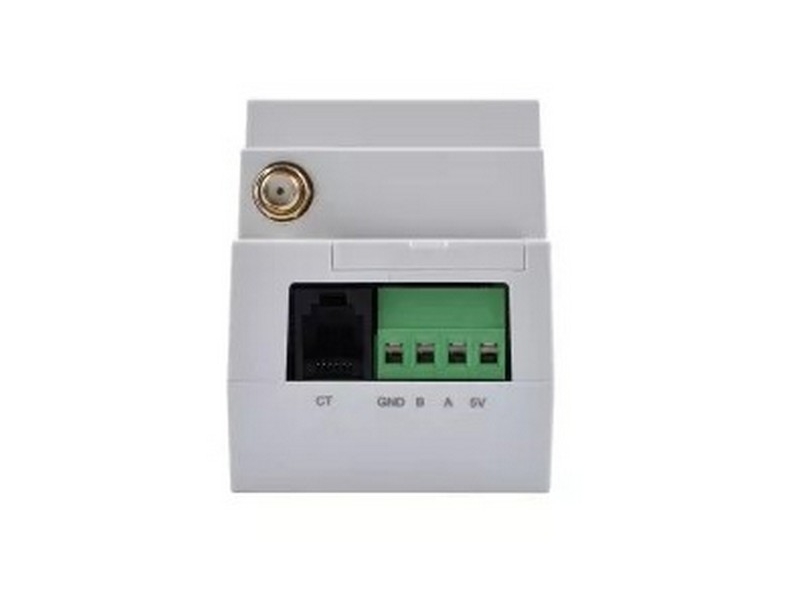

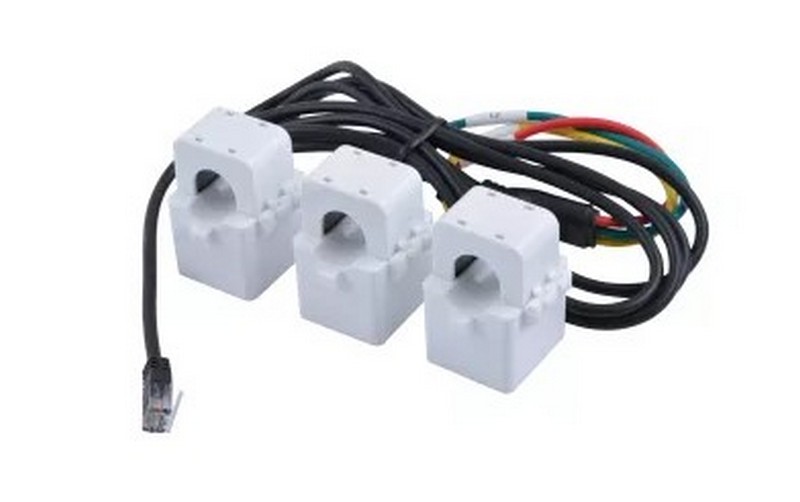

Deye SUN-SMART-CT01  поддерживает подключение трансформаторов тока (CT). Для интеграции с приложениями используются протоколы связи LoRa и RS485.  Совместимость со всеми гибридными инверторами Deye.

Deye SUN-SMART-CT01  поддерживает удаленное выключение в случае аварий, настройки параметров и обновления прошивки, что упрощает обслуживание СЭС. Компактный дизайн и монтаж на DIN-рейку упрощают интеграцию в существующие системы.

Deye SUN-SMART-CT01  идеально подходит для использования в системах солнечной энергетики, умных домах и коммерческих объектах, где требуется точный контроль и управление энергопотреблением. Устройство помогает оптимизировать зарядку и разрядку, минимизировать расходы на электроэнергию и повысить эффективность использования возобновляемых источников энергии.

Это важный элемент для таких функций, как  ограничение экспорта  ,  разумное собственное потребление  и  управление энергией  .

Связь

• Беспроводной LoRa  – до ~200 м на открытом поле

• RS485 (кабель)  – альтернативный / резервный

• Для беспроводной связи с инвертором требуется  модуль LoRa SUN-SMART-TX01.

Совместимость

• Однофазные  и  трехфазные  системы

• Гибридные / сетевые / ESS  инверторы Deye

• Интеграция с функциями:

  • нулевой экспорт

  • контроль заряда/разряда аккумулятора

  • оптимизация собственного потребления

Важно

• Без модуля LoRa TX01  CT работает только  через кабель RS485.

• Устанавливается  на фазном проводнике  (направление важно! см. инструкцию пользователя)

Функции:

Модель: SUN-SMART-CT01

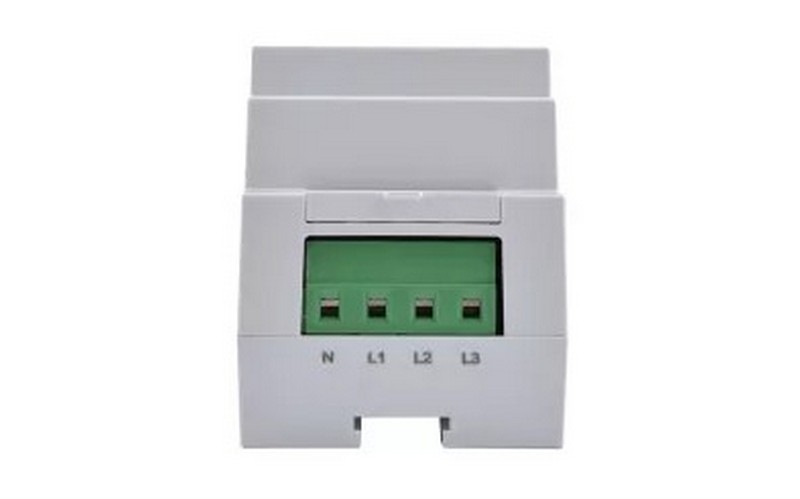

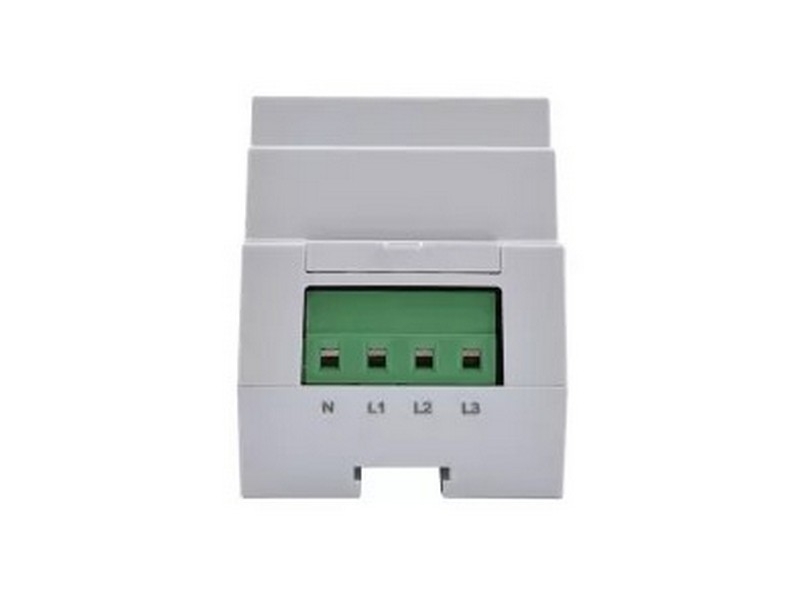

Тип подключения: однофазное (L1/N) и трехфазное (L1/L2/L3/N)
Трансформатор тока (ТТ): Вторичный ток 50 мА
Рабочее напряжение: 85–300 В переменного тока (LN)
Номинальная частота/5 Гц/4 (55-65 Гц)
Собственное энергопотребление: ≤2 Вт
Электрическая прочность: 4 кВ/1 мин
Точность напряжения: ±0,1 В
Точность тока: ±0,01 А
Точность частоты: ±0,01 Гц
Точность мощности: ±1 Вт
Интерфейс связи:
LoRa м (без помех)
Экран: ЖК
Отображаемые данные: напряжение, ток, активная мощность, реактивная мощность, частота, коэффициент мощности, энергия
Рабочая температура: от -40 до +60 °C
Рабочая влажность: 0-75%
Степень защиты: IP20
Максимальная высота :
≤4000м3
мм
Вес: 0,15 кг.
Гарантия: 5 лет
Сертификация: IEC/EN 61010-1
