Особенности:

• Состоят из сменных варисторных модулей, подлежащих замене в случае повреждения, базы для подключения к сети и крепления к DIN-рейке 35 мм;
• Способны отводить импульсы тока Imax (L/PE) до 40КА;
• Максимальное длительное рабочее напряжение Uс 600В;
• Визуальный контроль рабочего состояния УЗИП производится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном – красный.
• Для удаленного контроля SUP2 PV/2P DC600V используется сухой контакт.

Описание

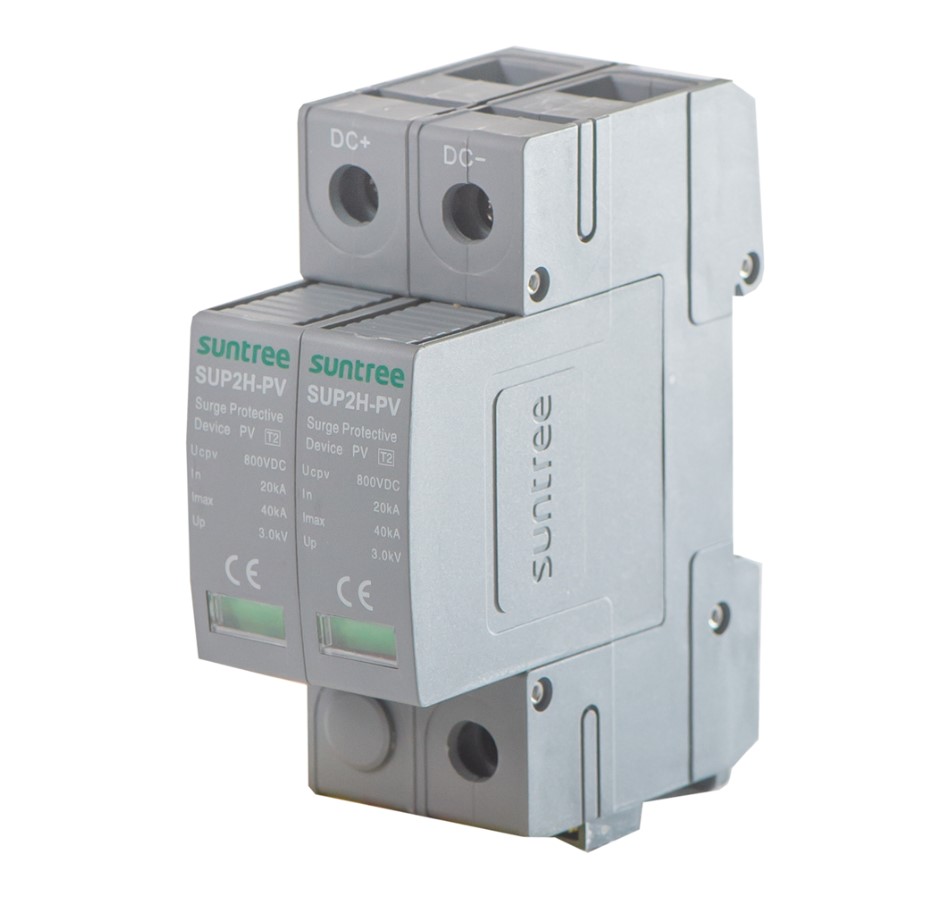

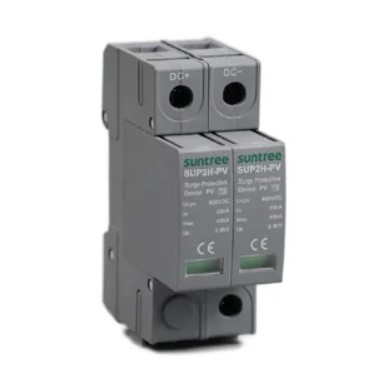

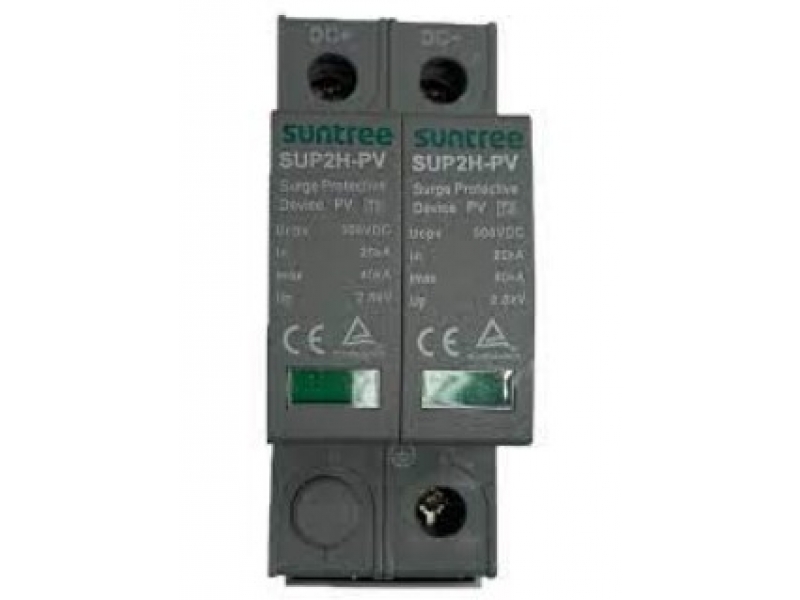

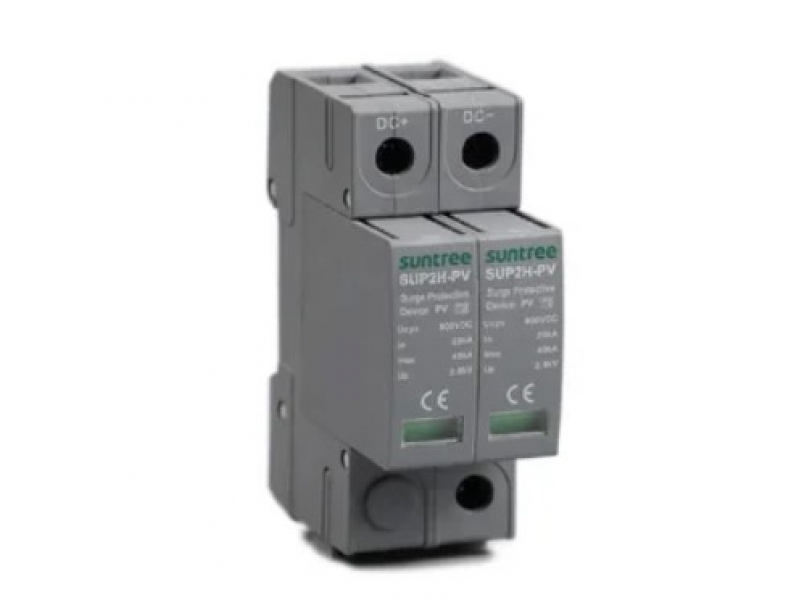

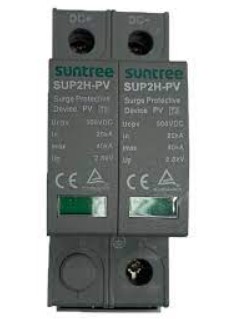

Ограничитель перенапряжения Suntree (УЗИП) DC SUP2-PV 2P 600V, Imax 40KA тип 2 (для PV систем)

Устройство ограничения напряжения (УЗИП тип-2) SUNTREE SUP2H-PV 600VDC 2P для солнечных систем с напряжением менее 600В. Предназначены для защиты силовых цепей L-/PE, L+/PE.

Применение

Устройство защиты от перенапряжения SSPD, которое защищает от скачков молнии в солнечной системе (фотоэлектрическая система питания). Эти устройства должны быть установлены параллельно в сетях постоянного тока, чтобы быть защищенными и обеспечить защиту общего и разного режима. Рекомендуется размещать его на обоих концах линии питания постоянного тока (со стороны солнечной панели и инвертора/конвертора), особенно если линия проложена внешней и длинной.

Высокоэнергетические MOV, оборудованные специальными тепловыми разъединителями и соответствующими индикаторами неисправностей.

Устройство ограничения напряжения (УЗИП) SUNTREE SUP2H-PV 600VDC 2P для солнечных систем с напряжением менее 600В, применяется для защиты сетевых и автономных инверторов от грозовых и приведенных всплесков напряжения в цепи L+/L- и PE входа контроллера MPPT сетей. Конструкция ограничителя состоит из варисторных элементов, каждый из которых защищен тепловым разъединителем, а также опционально светодиодная индикация состояния варисторов и "сухие" контакты для удаленной сигнализации.

При проектировании резервной или автономной солнечной электростанции необходимо принять меры по предотвращению выхода из строя оборудования при воздействии внешних факторов. Для обеспечения защиты оборудования от грозовых разрядов и высокочастотных наводок в соответствии с действующими нормами следует использовать устройства защиты от импульсных перенапряжений (ПЗИП).

Основные элементы УЗИП – варисторы и газонаполненные разрядники.  Все устройства имеют систему теплового отключения варисторов, а также опционально светодиодную индикацию состояния варисторов, или "сухие" контакты для удаленной сигнализации.

Устройства защиты от импульсных перенапряжений в соответствии с местом установки и мощностью высокочастотных помех делят на три класса:

• Устройства первого класса используются в районах с высокой грозовой активностью, когда существует вероятность прямого попадания молнии в здание.
• Защитные устройства второго класса применяются в регионах с высокой и средней грозовой активностью, когда вероятность прямого попадания молниеразряда незначительна, однако существует возможность близкого удара или попадания разряда в молниеотвод здания.
• ПЗИП третьего класса устанавливают в местах с низкой грозовой активностью, если вероятность попадания молнии в здание равна нулю. Возможна также установка в дополнение к устройствам второго класса.

УЗИП Класс II  SUNTREE SUP2H-PV 600VDC 2P  выполнены по Y-схеме, благодаря чему обеспечивают защиту не только от синфазных (провод-земля), но и от дифференциальных помех (провод-провод).

Мы предлагаем устройства защиты фотоэлектрических систем от импульсных помех  SUNTREE SUP2H-PV 600VDC 2P  (ПЗИП тип II)

Трехполюсные УЗИП класса испытаний II ограничивающего типа Применяются для защиты силовых цепей фотоэлектрических систем. креплению к DIN-рейке 35 мм. Uс = 600 В DC.

• Предназначены для защиты силовых цепей L-/PE, L+/PE, L-/L+.
• Состоят из сменных варисторных модулей, подлежащих замене в случае повреждения, и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax (L/PE) до 40 кА.
• Выпускаются на максимальное длительное рабочее напряжение Uс 600В
• Визуальный контроль рабочего состояния ПЗИП производится с помощью индикаторов расположенных на варисторных модулях.
• В исправном состоянии индикаторы имеют зеленый цвет, в аварийном – красный.
• Для удаленного контроля SUP2 PV/2P DC600V используется сухой контакт.

Рекомендуем для всех типов сетевых инверторов с напряжением РV не более 600В при наличии в инверторе внутренних элементов ограничителя напряжения не менее категории II. В случае отсутствия рекомендуется дополнительно установить УЗИП категории I.

Напряжение при токе утечки 1 мА фактически является классификационным напряжением варистора.
