Особенности:
• Оптимизатор мощности SolarEdge SE P600 устанавливается совместно с сетевыми инверторами SolarEdge.
• Наиболее экономически эффективное решение для солнечных электростанций бытового и промышленного назначения требующих размещения солнечных батарей на многих разноориентированных плоскостях.
• Увеличивают выработку энергии до 25%.
• Более высокая эффективность (99,5%).
• Снижает системные затраты на 50%. Меньше кабелей, предохранителей и объединяющих блоков.
• Быстрый монтаж при помощи одного болта.
• Ультрасовременное техобслуживание, дает возможность мониторинга на уровне одного солнечного модуля.
• Отключает напряжение на уровне модуля для обеспечения безопасности монтажника и в случае пожара.
• Предназначен для двух фотоэлектрических модулей, соединенных последовательно.
• Устанавливается совместно с сетевыми инверторами SolarEdge.
Описание
Оптимизатор мощности SolarEdge P650 для использования с инверторами SolarEdge и 2-мя фотоэлементами на 60 ячеек
SolarEdge SE P650 - модуль оптимизатора мощности для коммерчиских инсталяций с двумя подключениями (вход и выход, тип МС4) и для двух солнечных панелей (с 60 ячейками) мощностью до 650 Вт.
Оптимизатор мощности SolarEdge SE P650 — специальное устройство которое предназначено для повышения выработки фотоэлектрических панелей. Оптимизатор отслеживает точку максимальной мощности, увеличивая выход энергии из фотомодулей на 25%. Ещё одной функцией оптимизаторов является контроль работы фотоэлектрической системы, сбор и передача данных для мониторинга. Устройство устанавливается на каждую панель или две панели – это даёт возможность детально контролировать выработку каждой панели по отдельности. Специальная функция SafeDС, которой оснащены блоки оптимизаторов, автоматически отключает напряжение постоянного тока от модулей на случай, когда электроэнергия в сети пропадает или выключается инвертор. Оптимизаторы совместимы с с-Si и всеми тонкопленочными фото-модулями.

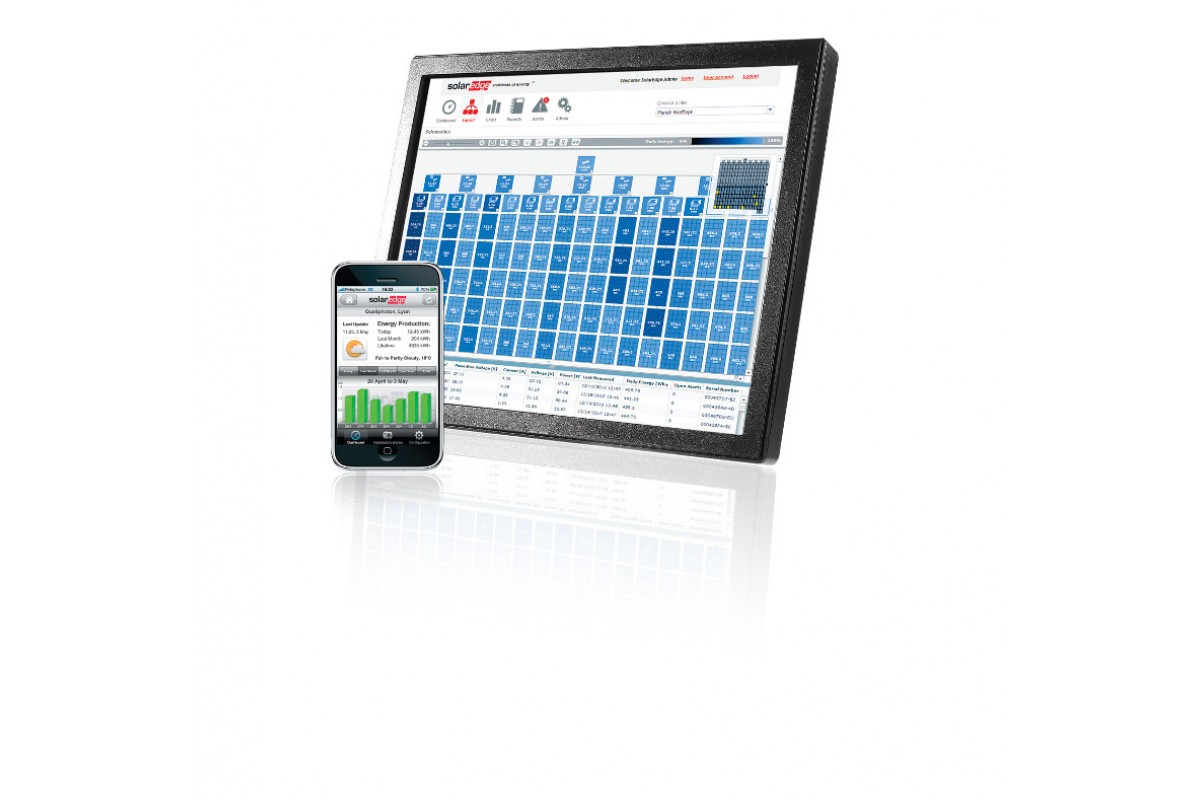

Оптимизатор мощности SolarEdge - это преобразователь постоянного тока в постоянный ток, который подключается установщиками к каждому фотоэлектрическому модулю или встраивается производителями модулей, заменяя традиционную солнечную распределительную коробку. Оптимизаторы мощности SolarEdge увеличивают выход энергии от фотоэлектрических систем, постоянно отслеживая максимальную мощность (MPPT) каждого модуля в отдельности. Кроме того, оптимизаторы питания отслеживают производительность каждого модуля и передают данные о производительности на портал мониторинга SolarEdge для расширенного и экономически эффективного обслуживания на уровне модулей. Каждый оптимизатор мощности оснащен уникальной функцией SafeDC™, которая автоматически отключает постоянное напряжение модулей при каждом отключении питания инвертора или сети.
MPPT на модуль допускает гибкую конструкцию установки с несколькими ориентациями, наклонами и типами модулей в одном стринге. При работе с инверторами SolarEdge оптимизаторы питания SolarEdge автоматически поддерживают фиксированное напряжение на цепочке, что дает установщикам еще большую гибкость при использовании более длинных цепочек и струн различной длины для разработки оптимальных фотоэлектрических систем.
Оптимизатор мощности SolarEdge SE P650 - важная составляющая комплексного решения от израильской компании SolarEdge для домашних, коммерческих и промышленных солнечных станций. Миниатюрный модуль является оптимизатором мощности, повышающим производительность фотоэлектрических панелей в условиях рассеянного освещения, затенения, загрязнения. Воздействуя на каждую солнечную батарею по отдельности, устройство способствует росту продуктивности системы в целом, а значит, подходит для установок под "зеленый" тариф
Достоинства силового оптимизатора:
Универсальность - совместим с аморфными, поликристаллическими и монокристаллическими фотомодулями.
Стабильность - работает при любых условиях, не боится ветра, града, дождя, ультрафиолета.
Коммуникативность - позволяет отслеживать производительность панелей в реальном времени.
Эффективность - КПД до 99,5%, увеличивает генерацию на 25%.
Надежность - функция SafeDC™ для автоматического отключения напряжения DC в аварийной ситуации.
MPPT модуль позволяет монтировать солнечные батареи одного стринга на разных склонах, чего не рекомендуется делать с батареями без оптимизаторов. В результате монтаж солнечных фотомодулей с использованием оптимизаторов напряжения становится еще более гибким, удобным и эффективным. Пример работы панелей с оптимизаторами. (Поскольку напряжение каждого фотомодуля является фиксированной, общая мощность системы несущественно меняется при затенении одного из фотомодуля)
Особенности работы оптимизатора напряжения SolarEdge
Корпус оптимизатора изготовлен из стойкого к солнечным лучам пластика. Имеется кронштейн для установки прибора на фотомодуль, кабели и коннекторы для подключения к электрогенерирующему устройству. Смарт-модуль SE P600 рассчитан на пару последовательно соединенных солнечных батарей суммарной мощностью до 650 Вт. Подсоединяется к панелям и инвертору SolarEdge. Совместим с трехфазными преобразователями тока серии "К" мощностью от 15 до 33,3 кВт. Срок службы оптимизатора - 25 лет.
Важно знать!
Номинальная мощность фотомодулей указана в названии оптимизаторов (Р300 - 300 Вт).
Допустимое превышение мощности +5%.
При температуре окружающей среды выше + 70 ° C / + 158 ° F понижается мощность.
Оптимизаторы P600 и P700 могут быть смешаны в одну строку. Нельзя смешивать P600 / P700 с P300 / P350 в одном стринге.
В случае непарного числа фотоэлектрических модулей в одном стринге разрешено установить один оптимизатор мощности P600 / P700 , подключенный к одному фото-модулю.
Для SE27.6k разрешено устанавливать до 13 500 Вт на стринг (максимальная разность мощностей стрингов не должна превышать 2000 Вт).
Вход:
Номинальная входная мощность постоянного тока: 650 Вт
Абсолютное максимальное входное напряжение (Voc): 96 В постоянного тока
Рабочий диапазон MPPT: 12,5 - 80 В постоянного тока
Максимальный длительный входной ток (Isc): 10 А
Максимальная эффективность: 99,5%
Взвешенная эффективность: 98,6%
Категория перенапряжения: II
Выход во время работы (Оптимизаторы мощности подключаются к находящимся в эксплуатации инверторам):
Максимальный выходной ток: 15 А
Максимальное выходное рабочее напряжение: 85 В постоянного тока
Выход в режиме ожидания (Оптимизаторы мощности отсоединены от инверторов SolarEdge или инверторы выключены) :
Безопасное выходное напряжение на оптимизатор мощности: 1 В постоянного тока
Соответствие стандартам :
EMC: FCC, часть 15, класс B, IEC61000-6-2, IEC61000-6-3
Безопасность: IEC-62109-1 (класс безопасности II), UL1741
Rohs: Да
Противопожарная защита: VDE-AR-E 2100-712 : 2013-05
